- 規格型號：85610253
- 頻率：12~55MHZ
- 尺寸：2.5*2.0m
- 產品描述：AEL晶振,ELM10晶振,ELM10-12.000MHz-9-7-T晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體振蕩器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重...

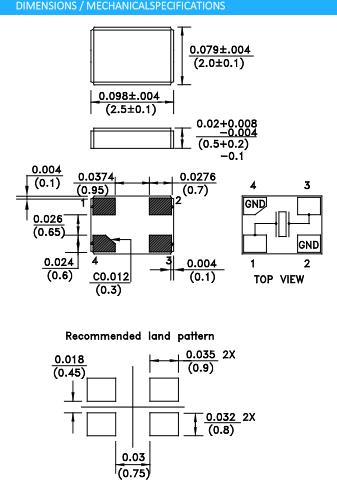

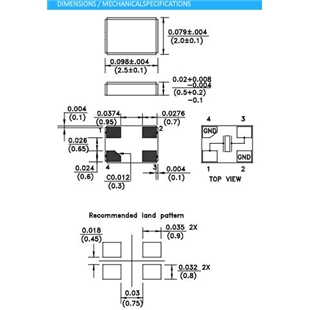

AEL晶振,ELM10晶振,ELM10-12.000MHz-9-7-T晶振
.jpg)
AEL晶振,ELM10晶振,ELM10-12.000MHz-9-7-T晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體振蕩器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,WirelessLAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
AEL晶振在英國，日本，臺灣，南韓等地區使用精心挑選的生產基地網絡。韓國中國和美國使我們能夠為這類組件提供真正的全球采購。這降低了這種高需求產品類型供應中斷的風險。我們通過實施全面的英國庫存政策進一步提高可用性。
我們與所有供應商建立了長期的合作關系，并擁有悠久的高品質和無故障供應歷史。我們的一些制造合作伙伴已經為AEL晶振生產了超過10年的產品。這使我們能夠自信地提供一個批次的可靠性，質量，一致性和可重復性的可靠記錄AEL晶體有限公司是ISO 9002-2008認可的供應商，目前管理著廣泛的國際認可的藍籌客戶。
自1991年以來，AEL晶體有限公司已發展成為歐洲領先的頻率控制組件供應商之一。我們的成功基于扎實的工程知識基礎，同時也為我們的客戶提供高效的總體供應鏈管理服務。無論您身在何處，無論您是在英國設有研發機構還是在遠東地區生產，您都可以確信AEL將始終以具有全球競爭力的價格為您提供始終如一的質量和可靠的服務。
AEL晶振創建時間1991年,是歐洲領先的頻率元件供應商之一,所提供的AEL石英晶體,有源晶振,石英晶體振蕩器等,產品高品質在業內享有一流聲譽.AEL晶振,ELM10晶振,ELM10-12.000MHz-9-7-T晶振.

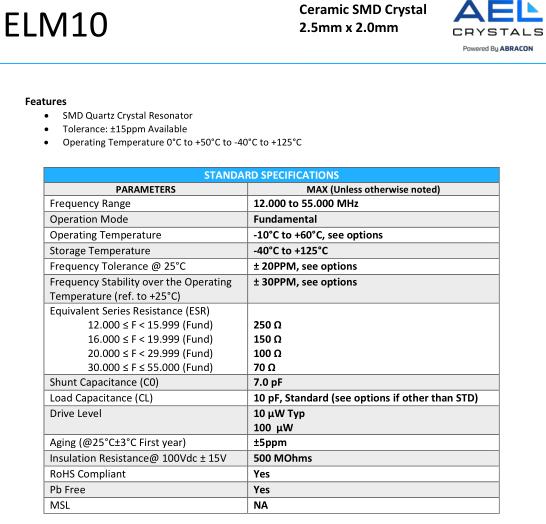

| STANDARD SPECIFICATIONS | |
| PARAMETERS | MAX (Unless otherwise noted) |
|
Frequency Range Fundamental 3 rd Overtone |
12.000 to 55.000 MHz |
| Operation Mode |
Fundamental |
| Operating Temperature | -10°C to +60°C, see options |
| Storage Temperature | -40°C to +125°C |
| Frequency Tolerance @ 25°C | ± 20PPM, see options |
|
Frequency Stability over the Operating Temperature (ref. to +25°C) |
± 30PPM, see options |
|
Equivalent Series Resistance (ESR) 12.000 ≤ F < 15.999 (Fund) 16.000 ≤ F < 19.999 (Fund) 20.000 ≤ F < 29.999 (Fund) 30.000 ≤ F ≤ 55.000 (Fund) |
250 Ω 150 Ω 100 Ω 70 Ω |
| Shunt Capacitance (C0) | 7.0 pF |
| Load Capacitance (CL) | 10 pF, Standard (see options if other than STD) |
| Drive Level |
10 μW Typ 100 μW |
| Aging (@25°C±3°C First year ) | ±5ppm |
| Insulation Resistance@ 100Vdc ± 15V | 500 MOhms |
| RoHS Compliant | Yes |
| Pb Free | No |
| MSL | NA |
.jpg)
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.AEL晶振,ELM10晶振,ELM10-12.000MHz-9-7-T晶振.
