規格型號：63284363
頻率：24MHZ

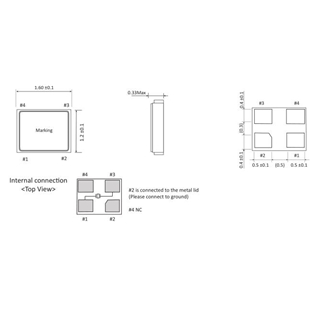

尺寸：1.6*1.2mm
PDF
產品描述：艾爾晶振,X07L-1612-24.000-100-BR2-100-GT1晶振,無源四腳晶振,自1991年以來，AEL晶振有限公司已發展成為歐洲領先的頻率控制組件供應商之一。我們的成功基于扎實的工程知識基礎，同時也為我們的客戶提供高效的總體供應...

艾爾晶振,X07L-1612-24.000-100-BR2-100-GT1晶振,無源四腳晶振,自1991年以來，AEL晶振有限公司已發展成為歐洲領先的頻率控制組件供應商之一。我們的成功基于扎實的工程知識基礎，同時也為我們的客戶提供高效的總體供應鏈管理服務。無論您身在何處，無論您是在英國設有研發機構還是在遠東地區生產，您都可以確信AEL晶振將始終以具有全球競爭力的價格為您提供始終如一的質量和可靠的服務。

我們的產品在機頂盒，安防產品，汽車產品和移動和地面通信等多種應用領域獲得了全球的普遍認可。我們每周運送數百萬單位到從墨西哥到中國的目的地。隨著頻率控制領域的許多新型創新產品的開發，我們能夠為今天的電子工程師提供在頻率產生領域更大程度的靈活性的自由。
AEL晶振總公司設在英國,另外在日本,韓國,臺灣都建有分廠,以及遍布全球的營銷地點,AEL Crystal的客戶大部分都是合作了十多年,然后由老客戶推薦給了新客戶.
AELCrystal所生產的產品均獲得ISO國際質量管理認可. 各大知名平臺引進AEL晶振,為汽車產品,安防產品,移動通信等領域提供更多優質晶振,專業生產有源晶振,SMD晶振,32.768KHZ晶振等產品.艾爾晶振,X07L-1612-24.000-100-BR2-100-GT1晶振,無源四腳晶振.

AEL晶振規格	單位	X07L-1612晶振頻率范圍		石英晶振基本條件
標準頻率	f_nom	24~80MHZ	標準頻率
儲存溫度	T_stg	G -40°C ～ +85°C H -40°C ～ +105°C J -55°C ～ +125°C	裸存
工作溫度	T_use	-20°C ～ +70°C,-30°C ～ +85°C -40°C ～ +85°C,-40°C ～ +105°C -40°C ～ +125°C	標準溫度
激勵功率	DL	100µW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±7 × 10^{-6 ,}±10 × 10^-6 ±15 × 10^{-6 ,}±20 × 10^-6 ±30 × 10^{-6 ,}±50 × 10^-6	+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息,http://www.ljnshy.cn/
頻率溫度特征	f_tem	±20 × 10^{-6 ，}±10 × 10^-6 ±15 × 10^{-6 ,}±30 × 10^-6 ±50 × 10^-6	超出標準的規格請聯系我們.
負載電容	CL	12.5pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	/	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號焊接條件
[ 柱面式音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑。艾爾晶振,X07L-1612-24.000-100-BR2-100-GT1晶振,無源四腳晶振.
