- 規格型號：52061445
- 頻率：25MHz

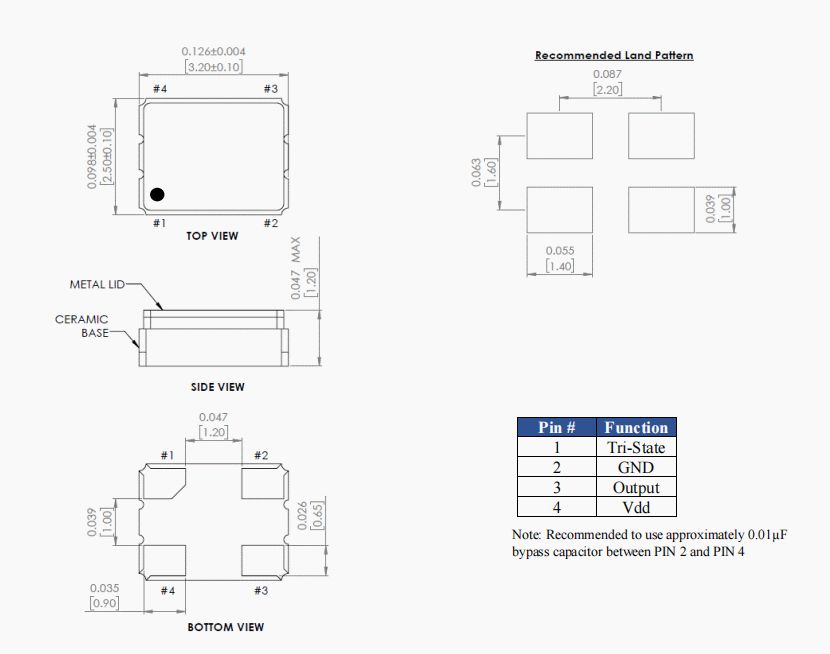

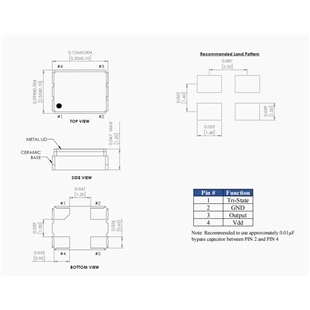

- 尺寸：3225mm
- 產品描述：ASEDV-25.000MHZ-LC-T晶振,進口Abracon晶振,汽車導航系統晶振，美國Abracon晶振公司，艾博康晶振，石英晶體，進口晶振，有源晶振，美國晶振，高品質晶振，低損耗晶振，高精度晶振，3225晶振，四腳晶振，貼片晶振。由于...
ASEDV-25.000MHZ-LC-T晶振,進口Abracon晶振,汽車導航系統晶振
.jpg)
ASEDV-25.000MHZ-LC-T晶振,進口Abracon晶振,汽車導航系統晶振，美國Abracon晶振公司，艾博康晶振，石英晶體，進口晶振，有源晶振，美國晶振，高品質晶振，低損耗晶振，高精度晶振，3225晶振，四腳晶振，貼片晶振。由于大多數Pierce振蕩器的跨導（gm）繼續向前所未有的低水平下降，所以ABRACON石英晶體不僅被迫尺寸較小，而且還提供非常低的電鍍負載（CL）和低等效串聯電阻（ESR）參數選項。滿足節能MCU和RF芯片組要求的最低gm_critical要求取決于保持低CL，ESR和C0參數的保證。這需要在晶體上采用新的非平凡電鍍設計，同時降低CL和ESR，并且仍然可以保證低溫度和老化效應的規格。ABRACON新的石英晶體電鍍設計使得下一代Pierce振蕩器能夠在能夠保持振蕩的情況下運行在煙霧上。電子行業有一個非常一致的趨勢，直接取決于時間 - 隨著技術越來越小，功耗降低的需求越來越高。解決石英晶體設計要求，取決于行業需求，已經成為至關重要的。

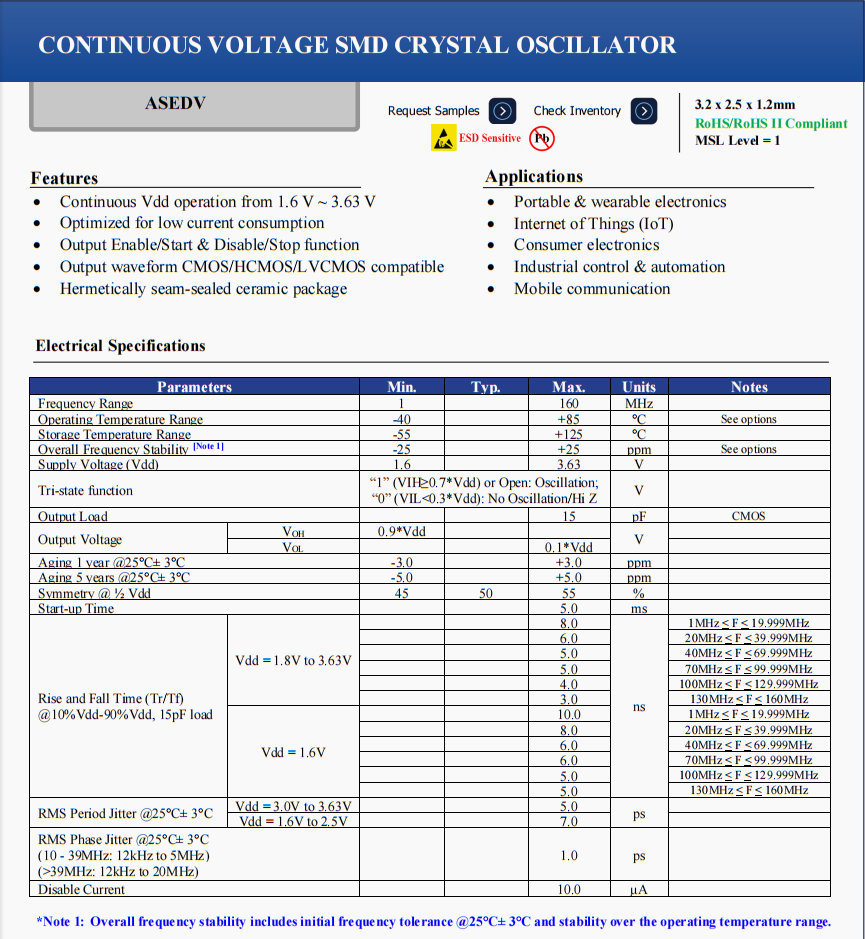

| Parameters | Min. | Typ. | Max. | Units | Notes | |
| 頻率范圍 | 1 | 160 | MHz | |||
| 工作溫度范圍 | -40 | +85 | °C | See options | ||
| 儲存溫度范圍 | -55 | +125 | °C | |||
| 總頻率穩定性 | -25 | +25 | ppm | See options | ||
| 電源電壓 | 1.6 | 3.63 | V | |||
| 三態含稅 |
“1” (VIH≥0.7*Vdd) or Open: Oscillation; “0” (VIL<0.3*Vdd): No Oscillation/Hi Z |
V | ||||
| 輸出負載 | 15 | pF | CMOS | |||
| 輸出電壓 | VOH | 0.9*Vdd | V | |||
| VOL | 0.1*Vdd | |||||
| 一年內老化 | -3.0 | +3.0 | ppm | |||
| 五年內老化 | -5.0 | +5.0 | ppm | |||
| 對稱性 | 45 | 50 | 55 | % | ||
| 啟動時間 | 5.0 | ms | ||||
| 上升和下降時間 | Vdd = 1.8V to 3.63V | 8.0 | ns | 1MHz < F < 19.999MHz | ||
| 6.0 | 20MHz < F < 39.999MHz | |||||
| 5.0 | 40MHz < F < 69.999MHz | |||||
| 5.0 | 70MHz < F < 99.999MHz | |||||
| 4.0 | 100MHz < F < 129.999MHz | |||||
| 3.0 | 130MHz < F < 160MHz | |||||
| Vdd = 1.6V | 10.0 | 1MHz < F < 19.999MHz | ||||
| 8.0 | 20MHz < F < 39.999MHz | |||||
| 6.0 | 40MHz < F < 69.999MHz | |||||
| 6.0 | 70MHz < F < 99.999MHz | |||||
| 5.0 | 100MHz < F < 129.999MHz | |||||
| 5.0 | 130MHz < F < 160MHz | |||||
| RMS周期抖動 | Vdd = 3.0V to 3.63V | 5.0 | ps | |||
| Vdd = 1.6V to 2.5V | 7.0 | |||||
| RMS相位抖動 | 1.0 | ps | ||||
| 禁用電流 | 10.0 | μA | ||||
ASEDV-25.000MHZ-LC-T晶振,進口Abracon晶振,汽車導航系統晶振
| ABRACON原廠編碼 | 生產商品牌 | 型號 | 類型 | 頻率 | 電源電壓 | 頻率穩定度 |
| ASEDV-24.000MHZ-LR-T | Abracon晶振 | ASEDV | XO | 24 MHz | 1.6V ~ 3.6V | ±25ppm |
| ASEDV-8.000MHZ-LC-T3 | Abracon晶振 | ASEDV | XO | 8 MHz | 1.8V ~ 3.3V | ±50ppm |
| ASEDV-16.000MHZ-LC-T | Abracon晶振 | ASEDV | XO | 16 MHz | 1.6V ~ 3.6V | ±50ppm |
| ASEDV-26.000MHZ-LR-T | Abracon晶振 | ASEDV | XO | 26 MHz | 1.6V ~ 3.6V | ±25ppm |
| ASEDV-32.000MHZ-LR-T3 | Abracon晶振 | ASEDV | XO | 32 MHz | 1.8V ~ 3.3V | ±25ppm |
| ASEDV-27.000MHZ-LR-T3 | Abracon晶振 | ASEDV | XO | 27 MHz | 1.8V ~ 3.3V | ±25ppm |
| ASEDV-26.000MHZ-LR-T3 | Abracon晶振 | ASEDV | XO | 26 MHz | 1.8V ~ 3.3V | ±25ppm |
| ASEDV-32.000MHZ-LC-T3 | Abracon晶振 | ASEDV | XO | 32 MHz | 1.8V ~ 3.3V | ±50ppm |
| ASEDV-27.000MHZ-LR-T | Abracon晶振 | ASEDV | XO | 27 MHz | 1.6V ~ 3.6V | ±25ppm |
| ASEDV-4.000MHZ-LR-T | Abracon晶振 | ASEDV | XO | 4 MHz | 2.5V | ±25ppm |
| ASEDV-50.000MHZ-LR-T | Abracon晶振 | ASEDV | XO | 50 MHz | 2.5V | ±25ppm |
| ASEDV-8.000MHZ-LR-T | Abracon晶振 | ASEDV | XO | 8 MHz | 2.5V | ±25ppm |
| ASEDV-12.000MHZ-LR-T | Abracon晶振 | ASEDV | XO | 12 MHz | 2.5V | ±25ppm |
| ASEDV-19.200MHZ-LR-T | Abracon晶振 | ASEDV | XO | 19.2 MHz | 2.5V | ±25ppm |
| ASEDV-25.000MHZ-LC-T | Abracon晶振 | ASEDV | XO | 25 MHz | 1.6V ~ 3.6V | ±50ppm |
| ASEDV-32.000MHZ-LC-T | Abracon晶振 | ASEDV | XO | 32 MHz | 1.6V ~ 3.6V | ±50ppm |
| ASEDV-25.000MHZ-LR-T | Abracon晶振 | ASEDV | XO | 25 MHz | 1.6V ~ 3.6V | ±25ppm |
| ASEDV-26.000MHZ-LC-T3 | Abracon晶振 | ASEDV | XO | 26 MHz | 1.8V ~ 3.3V | ±50ppm |
| ASEDV-12.000MHZ-LC-T3 | Abracon晶振 | ASEDV | XO | 12 MHz | 1.8V ~ 3.3V | ±50ppm |
| ASEDV-19.200MHZ-LC-T3 | Abracon晶振 | ASEDV | XO | 19.2 MHz | 1.8V ~ 3.3V | ±50ppm |
| ASEDV-48.000MHZ-LR-T | Abracon晶振 | ASEDV | XO | 48 MHz | 1.6V ~ 3.6V | ±25ppm |
| ASEDV-50.000MHZ-LR-T3 | Abracon晶振 | ASEDV | XO | 50 MHz | 1.8V ~ 3.3V | ±25ppm |
| ASEDV-25.000MHZ-LC-T3 | Abracon晶振 | ASEDV | XO | 25 MHz | 1.8V ~ 3.3V | ±50ppm |
| ASEDV-50.000MHZ-LC-T3 | Abracon晶振 | ASEDV | XO | 50 MHz | 1.8V ~ 3.3V | ±50ppm |
| ASEDV-16.000MHZ-LC-T3 | Abracon晶振 | ASEDV | XO | 16 MHz | 1.8V ~ 3.3V | ±50ppm |
| ASEDV-25.000MHZ-LR-T3 | Abracon晶振 | ASEDV | XO | 25 MHz | 1.8V ~ 3.3V | ±25ppm |
| ASEDV-48.000MHZ-LR-T3 | Abracon晶振 | ASEDV | XO | 48 MHz | 1.8V ~ 3.3V | ±25ppm |
| ASEDV-16.000MHZ-LR-T3 | Abracon晶振 | ASEDV | XO | 16 MHz | 1.8V ~ 3.3V | ±25ppm |
| ASEDV-24.000MHZ-LR-T3 | Abracon晶振 | ASEDV | XO | 24 MHz | 1.8V ~ 3.3V | ±25ppm |
| ASEDV-32.000MHZ-LR-T | Abracon晶振 | ASEDV | XO | 32 MHz | 1.6V ~ 3.6V | ±25ppm |
| ASEDV-50.000MHZ-LC-T | Abracon晶振 | ASEDV | XO | 50 MHz | 1.6V ~ 3.6V | ±50ppm |
| ASEDV-16.000MHZ-LR-T | Abracon晶振 | ASEDV | XO | 16 MHz | 1.6V ~ 3.6V | ±25ppm |
