電子行業里的晶振起什么作用,你知道嗎?

晶振全稱又叫Crystalz振蕩器,它就像人體的心臟,神圣又美麗,起著至關重要的一部分
.
帝國科技是國內具有一定規模的大型石英晶振生產企業,公司早期給國家軍工企業專業代工,供應石英晶振,49/S,49/U,49/SSMD,6035mm,5032mm,3225mm圓柱晶振系列
.
產品全部環保并且符合歐盟標準,產品有石英晶體諧振器,石英晶體振蕩器,貼片晶振,圓柱晶振,SMD晶振系列.若有需要,來電咨詢哦！以下是公司的產品圖請欣賞！
.

晶振的作用是為系統提供基本的時鐘信號.通常一個系統共用一個晶振,便于各部分保持同步.有些通訊系統的基頻和射頻使用不同的晶振,而通過電子調整頻率的方法保持同步
..

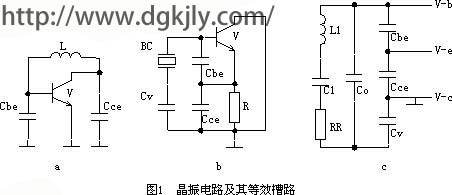

下面是帝國科技為您介紹晶振在電路里工作過程, 晶體Crystal一般采用如圖1a的電容三端式(考畢茲) 交流等效振蕩電路；實際的晶振交流等效電路如圖1b,其中Cv是用來調節振蕩頻率,一般用變?nèi)荻O管加上不同的反偏電壓來實現,這也是壓控作分析整個振蕩槽路可知,利用Cv來改變頻率是有限的:決定振蕩頻率的整個槽路電容C=Cbe,Cce,Cv三個電容串聯后和Co并聯再和C1串聯.可以看出:C1越小,Co越大,Cv變化時對整個槽路電容的作用就越小.因而能“壓控”的頻率范圍也越小.實際上,由于C1很小(1E-15量級),Co不能忽略(1E-12量級,幾PF).所以,Cv變大時,降低槽路頻率的作用越來越小,Cv變小時,升高槽路頻率的作用卻越來越大.這一方面引起壓控特性的非線性,壓控范圍越大,非線性就越厲害
.
另一方面,分給振蕩的反饋電壓(Cbe上的電壓)卻越來越小,最后導致停振.通過晶振的原理圖你應該大致了解了晶振的作用以及工作過程了吧.采用諧波次數越高的晶振,其等效電容C1就越小；因此頻率的變化范圍也就越小.即使石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,完全符合AEC-Q200標準
.
帝國晶振以精益求精的要求來滿足廣大客戶的需求,感謝您選擇帝國科技,公司擁有一流的生產設備,全自動貼片儀器,高質量的晶振,讓我們?yōu)殡娮有袠I(yè)做出貢獻,回饋社會
.
