更多>>教您測量石英晶體諧振器振蕩電路及激進水平方法
來源：http://www.ljnshy.cn 作者：帝國科技編輯部 2016年06月28
晶體諧振器是一種無源器件,因此受電源電壓、環境溫度、電路結構、電路常數和基板布線方式等的影響,操作大致分為正常運行和異常運行.在振蕩電路中,因此設計,前提條件之一是確定如何使晶體諧振器安全穩定振蕩.只有確定了這個決定后,才能對后續的項目,如頻率精度,頻率變化,調制程度,振蕩開始時間和振蕩波形進行討論.
振蕩頻率測量

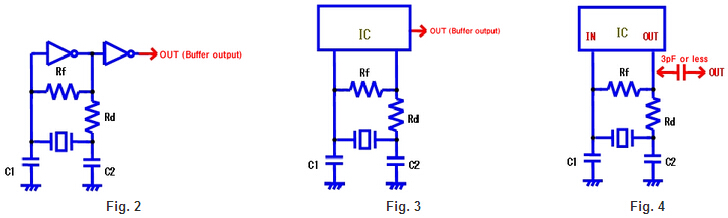

它是必不可少的測量真正的值,盡可能的,振蕩頻率的諧振器安裝在電路上,使用正確的方法.在振蕩頻率的測量中,通常使用探針和頻率計數器.然而,目標是要測量的限制通過測量工具對振蕩電路本身的影響.測量頻率的三種模式是可用的,如圖所示（圖2,3和4）.最準確的測量方法是通過使用能夠準確測量的任何頻譜分析儀,而不與振蕩電路接觸來實現的.
探頭不影響圖2,因為從緩沖區的輸出是通過在下一階段的振蕩電路的輸出輸入到逆變器.
探頭不影響圖3,因為緩沖輸出（1/1,1/2等）,測量在集成電路.
圖說明了一個無緩沖輸出接收從IC的情況下,將探頭的作用是通過測量輸出點之間通過3 pF以下的小電容最小化（XTAL OUT端IC）和探針.
然而,應該注意的是,輸出波形是較小的,使用這種方法,和測量不能作出依賴于頻率計數器的靈敏度,即使示波器可以檢查振蕩波形.在這種情況下,使用放大器來測量.
此外,振蕩頻率是不同的測量點.
①測量輸出緩沖器
②測量振蕩級輸出
③測量振蕩級輸出通過一個電容器

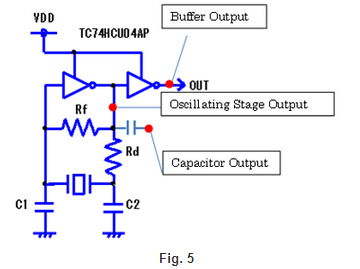

圖5顯示上述1-3的測量點和測量振蕩頻率除了緩沖區輸出由探頭的影響下.
激勵水平測量

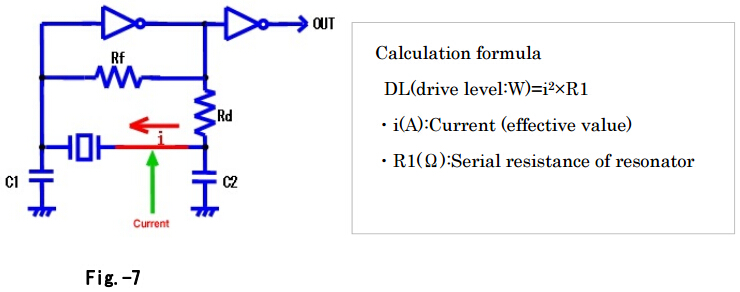

在所使用的振蕩電路中,測量一個操作諧振器所消耗的功率.如圖7所示,測量電流（I）通過電流探針流入諧振器.
其他測量可能是可用的.在方法使用探針的接觸,然而,由于電流流入接地從探測器獲得的真實價值不.
【注意:】
最大價值使用石英晶體諧振器通常取決于諧振器的形狀和振蕩模式.詳情請聯系帝國科技業務部小譚,我們專業為您提供各種技術服務指導.
