規格型號：93793169
頻率：32.768KHZ

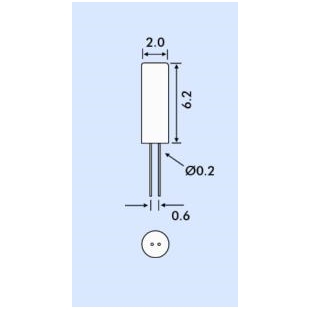

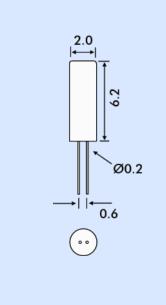

尺寸：2.*6mm
PDF
產品描述：Euroquartz晶振,2*6晶振,圓柱晶振,為了向全球客戶提供廣泛的變頻控制產品，Euroquartz是三家石英晶體和振蕩器設計和制造公司的授權經銷商，所有這些公司都有獨特和互補的產品系列。美國Statek公司生產一系列領先的超小...

Euroquartz晶振,2*6晶振,圓柱晶振,為了向全球客戶提供廣泛的變頻控制產品，Euroquartz是三家石英晶體和振蕩器設計和制造公司的授權經銷商，所有這些公司都有獨特和互補的產品系列。美國Statek公司生產一系列領先的超小型石英頻率控制設備，并提供卓越的客戶服務和卓越的產品質量解決方案。美國Greenray Industries公司是OCXO，TCXO和VCXO的領先制造商，這些精密石英晶體振蕩器可用作通信，儀器儀表和軍事應用的精密信號源。
總部位于德國Axtal，主要致力于頻率控制產品和壓電傳感器的設計，開發，生產和測試，包括晶體諧振器，晶體振蕩器和包含石英和其他壓電晶體諧振器的頻率控制模塊，如Langasite（LGS），Langatate （LGT）以及SAW諧振器。Euroquartz晶振,2*6晶振,圓柱晶振.

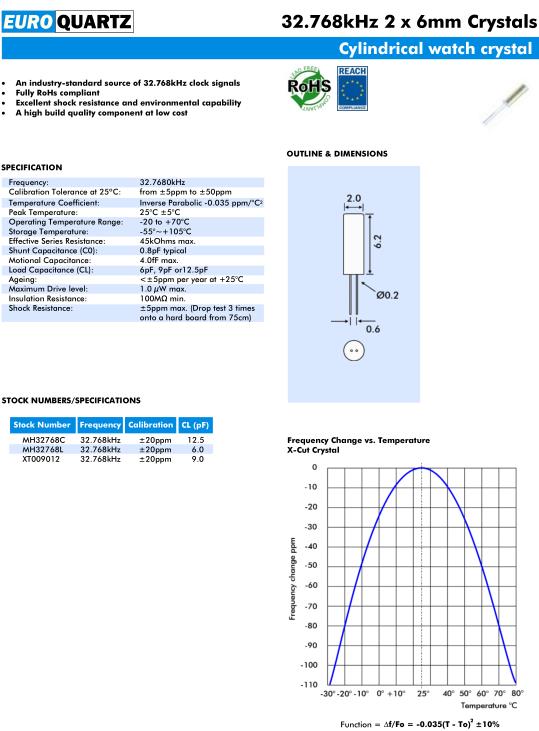

Euroquartz晶振規格	單位	*26晶振頻率范圍**	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +105°C	裸存
工作溫度	T_use	-20°C ～ +70°C	標準溫度
激勵功率	DL	1.0μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±5 × 10^-6,50 × 10^-6, (±5 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.ljnshy.cn/
頻率溫度特征	f_tem	±5 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF ～ ∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號焊接條件
[ 柱面式音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑。Euroquartz晶振,2*6晶振,圓柱晶振.
