規格型號：40148135
頻率：1~77.760 MHz(5V),to125MHz(3.3V)
尺寸：7.0*5.0mm
PDF
產品描述：Fortiming晶振,VC75晶振,VC75A-24M736-BBA1晶振,壓控晶振(VCXO),壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60MHz到200MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符...

Fortiming晶振,VC75晶振,VC75A-24M736-BBA1晶振,壓控晶振(VCXO),壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60MHz到200MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛.
Fortiming晶振公司提供質量高的產品,工程支持和有競爭力的價格.我們的石英頻率控制器件系列包括晶體,晶體時鐘振蕩器,溫補晶振,OCXO,VCXO和晶體濾波器，這些器件采用多種引線和SMD晶振設計.我們致力于為您提供最好的服務,這是我們知道的最佳方式,可以贏得您的信任并建立持久的關系.

收集和組織有關頻率控制和時序管理應用相關主題的最新信息，它涵蓋了型產品開發,新應用,型制造技術以及全球最新業務開發.

Fortiming晶振與兩家亞洲制造業務部門建立了戰略合作伙伴關系,通過交叉投資分享制造專業知識,精湛技術和低成本批量生產.工程設計,產品規格和后勤支持在位于馬薩諸塞州萬寶路的公司辦公室進行,而批量生產則在亞洲的附屬工廠完成.這些生產設施已通過ISO認證,并提供新的自動化加工技術和引進精湛的設備.

Fortiming晶振公司致力于為客戶提供全面的優質石英晶振,石英晶體振蕩器,溫補晶振等頻率控制元器件.Fortiming晶振,VC75晶振,VC75A-24M736-BBA1晶振.

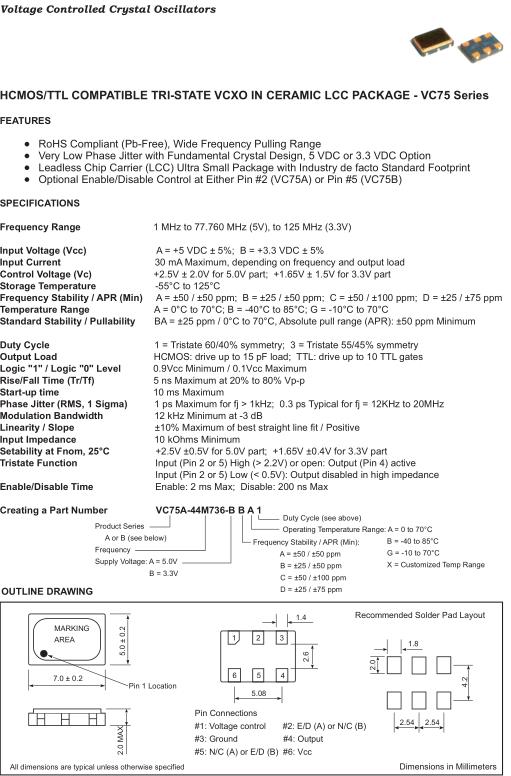

Frequency Range	1 MHz to 77.760 MHz (5V), to 125 MHz (3.3V)
Input Voltage (Vcc)	A = +5 VDC ± 5%; B = +3.3 VDC ± 5%
Input Current	30 mA Maximum, depending on frequency and output load
Control Voltage (Vc)	30 mA Maximum, depending on frequency and output load
Storage Temperature	-55°C to 125°C
Frequency Stability / APR (Min)	A = ±50 / ±50 ppm; B = ±25 / ±50 ppm; C = ±50 / ±100 ppm; D = ±25 / ±75 ppm
Temperature Range	A = 0°C to 70°C; B = -40°C to 85°C; G = -10°C to 70°C
Standard Stability / Pullability	BA = ±25 ppm / 0°C to 70°C, Absolute pull range (APR): ±50 ppm Minimum
Duty Cycle	1 = Tristate 60/40% symmetry; 3 = Tristate 55/45% symmetry
Output Load	HCMOS: drive up to 15 pF load; TTL: drive up to 10 TTL gates
Logic "1" / Logic "0" Level	0.9Vcc Minimum / 0.1Vcc Maximum
Rise/Fall Time (Tr/Tf)	5 ns Maximum at 20% to 80% Vp-p
Start-up Time	10 ms Maximum
Phase Jitter (RMS, 1 Sigma)	1 ps Maximum for fj > 1kHz; 0.3 ps Typical for fj = 12KHz to 20MHz
Modulation Bandwidth	12 kHz Minimum at -3 dB
Linearity / Slope	±10% Maximum of best straight line fit / Positive
Input Impedance	10 kOhms Minimum
Setability at Fnom, 25°C	+2.5V ±0.5V for 5.0V part; +1.65V ±0.4V for 3.3V part

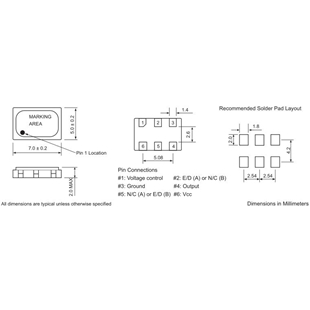

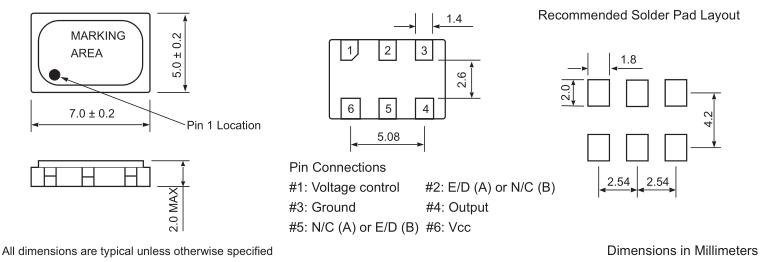

Tristate Function	Input (Pin 2 or 5) High (> 2.2V) or open: Output (Pin 4) active Input (Pin 2 or 5) Low (< 0.5V): Output disabled in high impedance
Enable/Disable Time	Enable: 2 ms Max; Disable: 200 ns Max

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.Fortiming晶振,VC75晶振,VC75A-24M736-BBA1晶振.
