- 規格型號：1699699
- 頻率：1.5~80MHZ
- 尺寸：2.5*2.0mm
- 產品描述：ITTI晶振,C20晶振,C20H20-25.000-15-3.0V晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,...

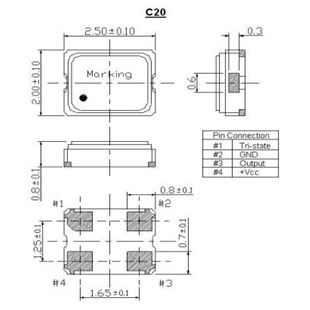

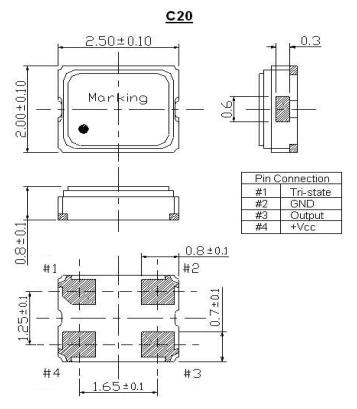

ITTI晶振,C20晶振,C20H20-25.000-15-3.0V晶振
.jpg)
ITTI晶振,C20晶振,C20H20-25.000-15-3.0V晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.TTI抱著簡單而創新的宗旨，為各客戶提供優質，經濟的石英電子，更希望成為各位客戶之長遠合作伙伴; 擁有全面，先進之石英晶體，包括， 晶體濾波器(Crystal Filter)、陶瓷諧振器(Ceramic Resonator) 與及其他最先進之晶體振蕩器(Crystal Oscillator)…。等產品。我們擁有可媲美世界一級水平之能力及資源。
ITTI是一間總部設于美國的跨國公司，同時亦承諾為客戶提供優質的服務。由于客戶已經不斷將他們的企業計劃轉移至亞洲地區，有見及此，管理層決定于2000年在香港設立地區總部，并引領專業的團體在管理、工程、營銷和銷售提供更好的服務給客戶。
ITTI 晶振總部位于美國,是一家跨國公司,于2000年在香港設立地區總部,專為生產ITTI貼片晶振,石英晶體振蕩器,陶瓷諧振器等產品.美國ITTI晶振通過自身獨特的生產和高端測試儀器,制造出來的晶振產品有保障,品質優異,并且因其銷量大漲,使得其在業界名氣大漲,同時,得到廣大知名企業的認可。ITTI晶振,C20晶振,C20H20-25.000-15-3.0V晶振.

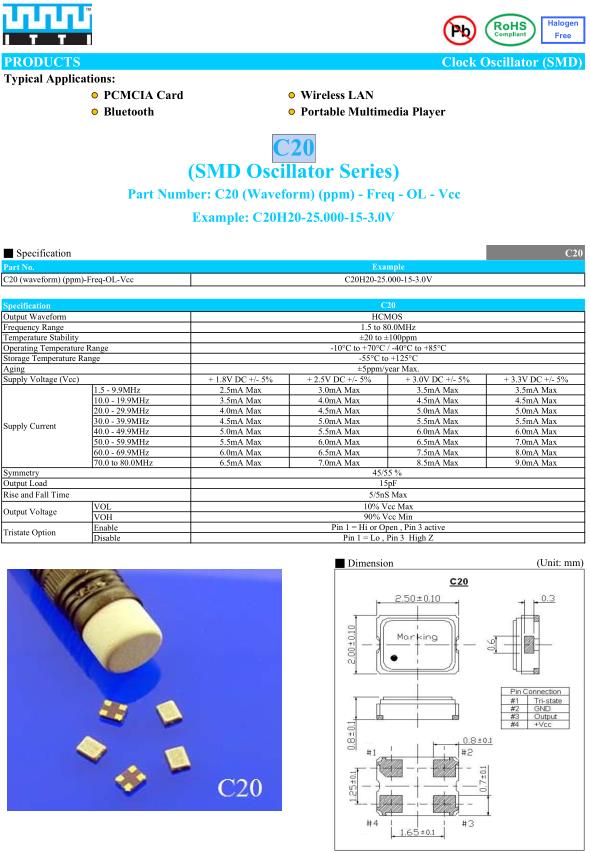

| Specification | C20 | ||||
| Output Waveform | HCMOS | ||||
| Frequency Range | 1.5 to 80.0MHz | ||||
| Temperature Stability | ±20 to ±100ppm | ||||
| Operating Temperature Range | -10°C to +70°C / -40°C to +85°C | ||||
| Storage Temperature Range | -55°C to +125°C | ||||
| Aging | ±5ppm/year Max. | ||||
| Supply Voltage (Vcc) | +1.8 ±10%V | +2.5 ±10%V | +3.0 ±10%V | +3.3 ±10%V | |
| Supply Current | 1.5 - 9.9MHz | 2.5mA | 3.0mA | 3.5mA | 3.5mA |
| 10.0 - 19.9MHz | 3.5mA | 4.0mA | 4.5mA | 4.5mA | |
| 20.0 - 29.9MHz | 4.0mA | 4.5mA | 5.0mA | 5.0mA | |
| 30.0 - 39.9MHz | 4.5mA | 5.0mA | 5.5mA | 5.5mA | |
| 40.0 - 49.9MHz | 5.0mA | 5.5mA | 6.0mA | 6.0mA | |
| 50.0 - 59.9MHz | 5.5mA | 6.0mA | 6.5mA | 7.0mA | |
| 60.0 - 69.9MHz | 6.0mA | 6.5mA | 7.5mA | 8.0mA | |
| 70.0 - 80.0MHz | 6.5mA | 7.0mA | 8.5mA | 9.0mA | |
| Symmetry | 45/55 % | ||||
| Output Load | 15pF | ||||
| Rise and Fall Time | 5/5ns Max. | ||||
| Output Voltage | VOL | 10% Vcc Max. | |||
| VOH | 90% Vcc Min | ||||
| Tristate Option | Enable | Pin 1 = Hi or Open , Pin 3 active | |||
| Disable | Pin 1 = Lo , Pin 3 High Z | ||||
.jpg)
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.ITTI晶振,C20晶振,C20H20-25.000-15-3.0V晶振.
