- 規格型號：95129180
- 頻率：20~150KHZ
- 尺寸：2*6mm|3*8mm詳細請瀏覽PDF文檔
- 產品描述：小型,薄型,音叉型晶體諧振器,具有優良的耐熱性,耐環境特性,可發揮優良的電氣特性,符合RoHS規定,足無鉛焊接的回流溫度曲線要求,金屬外殼的使用使得產品在封裝時能發揮比陶瓷外殼更好的耐沖擊性.

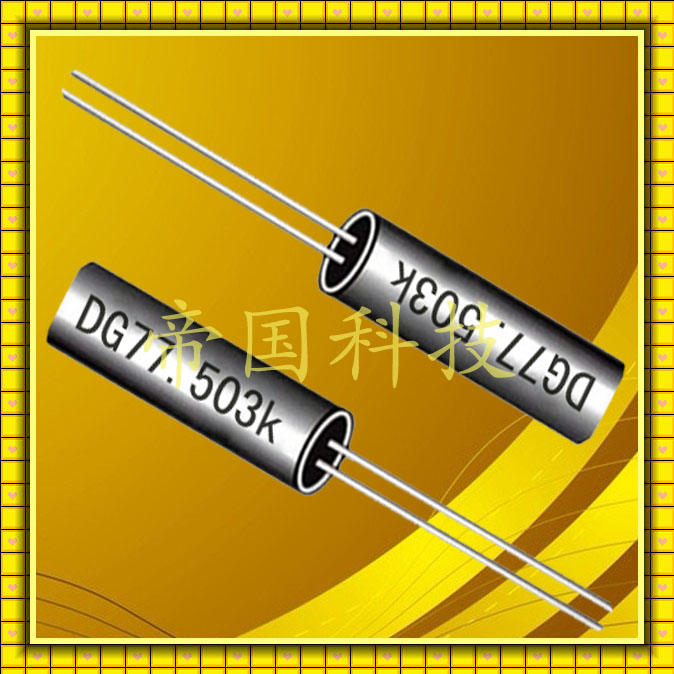

表晶77.503K,圓柱晶振,石英晶體諧振器
表晶77.503K小型,音叉型石英晶體諧振器,圓柱晶振,具有優良的耐熱性,耐環境特性,可發揮優良的電氣特性,符合RoHS規定,足無鉛焊接的回流溫度曲線要求,金屬外殼的使用使得產品在封裝時能發揮比陶瓷外殼更好的耐沖擊性.
【表晶77.503K規格】
【表晶77.503K規格】
| 石英晶振規格 | 單位 | 表晶77.503K頻率范圍 | 石英晶振基本條件 |
| 額定頻率范圍 | f_nom | 20MHz ～ 125MHz | 標準頻率 |
| 儲存溫度 | T_stg | -20°C ～ +70°C | 裸存 |
| 工作溫度 | T_use | -10°C ～ +60°C | 晶振標準溫度 |
| 激勵功率 | DL | 200μW Max. | 推薦:1μW ～ 100μW |
| 頻率公差 | f_— l |
±50 × 10-6 (標準), (±15 × 10-6 ～ ±50 × 10-6 可用) |
+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息。 |
| 頻率溫度特征 | f_tem | ±30 × 10-6/-20°C ～ +70°C | 超出標準的規格請聯系我們。 |
| 負載電容 | CL | 12.5pF ～ ∞ | 超出標準說明,請聯系我們。 |
| 串聯電阻（ESR） | R1 | 如下表所示 | -40°C — +85°C, DL = 100μW |
| 頻率老化 | f_age | ±5 × 10-6 / year Max. | +25°C,第一年 |

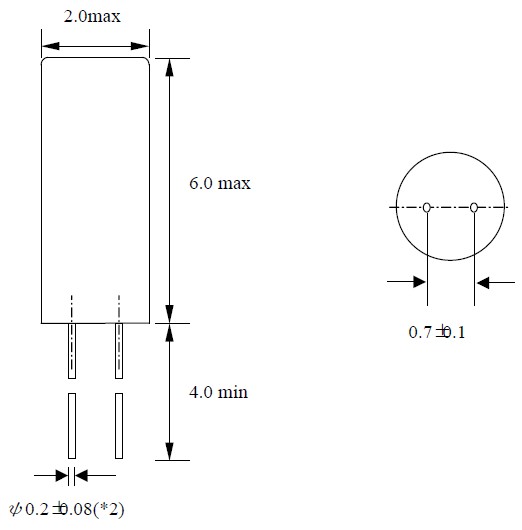

【表晶77.503K尺寸圖】
