帝國科技企業所生產的陶瓷晶振產品全部在密封恒溫條件下進行,所有器件的每一道工序,都會嚴格檢測把關.從晶片調頻,到清洗,篩選都必須要經過品質主管等管理人員的確定,一直到產品出廠,到最后貼上標簽為止.所有選擇我公司產品,品質,晶振性能,你都可以放心.
陶瓷諧振器的試驗條件高度100cm向水泥地面自由跌落10次.要求     電性能滿足2-1∽2-4的規定,外觀無可見損傷.
陶瓷晶振振動試驗條件,振動頻率10Hz∽55Hz,振幅1.5mm,三方向,每一方向掃頻循環5次.要求電性能滿足2.1∽2.4的規定,外觀無機械損傷.
引線強度,試驗條件沿引線方向施加10N力,持續時間10S.
要求電性能滿足2.1∽2.4的規定,引線無松動,脫落現象.
耐焊接熱,試驗條件        將引線浸入260℃±5℃的焊錫槽中,浸入深度至引線根部2mm處,時間10S±1S,在室溫條件下恢復24±2小時后進行測量.
要求電性能滿足2.1∽2.4的規定,外觀無可見損傷.
可焊性試驗條件將引線浸入230℃±5℃的焊錫槽中,浸入深度至引線根部2mm處,時間5S±1S.要求      焊錫良好覆蓋的面積應不少于浸錫面積的95%.
高溫試驗,試驗條件溫度85℃±2℃,時間96小時,在室溫條件下恢復24±2小時后進行測量.要求電性能滿足2.1∽2.4的規定.
低溫試驗,試驗條件溫度-25℃±2℃,時間96小時,在室溫條件下恢復24±2小時后進行測量.
陶瓷晶振要求電性能滿足2.1∽2.4的規定.
恒定濕熱,試驗條件        溫度40℃±2℃,相對溫度90%∽95%,時間96小時,在室溫條件下恢復24小時后進行測量.
陶瓷晶振要求電性能滿足2.1∽2.4的規定.
溫度變化試驗,試驗條件試驗溫度-20℃.+80℃,轉換時間2-3min,循環次數5次,在室溫條件下恢復24小時后進行測量.要求電性能滿足2.1∽2.4的規定.

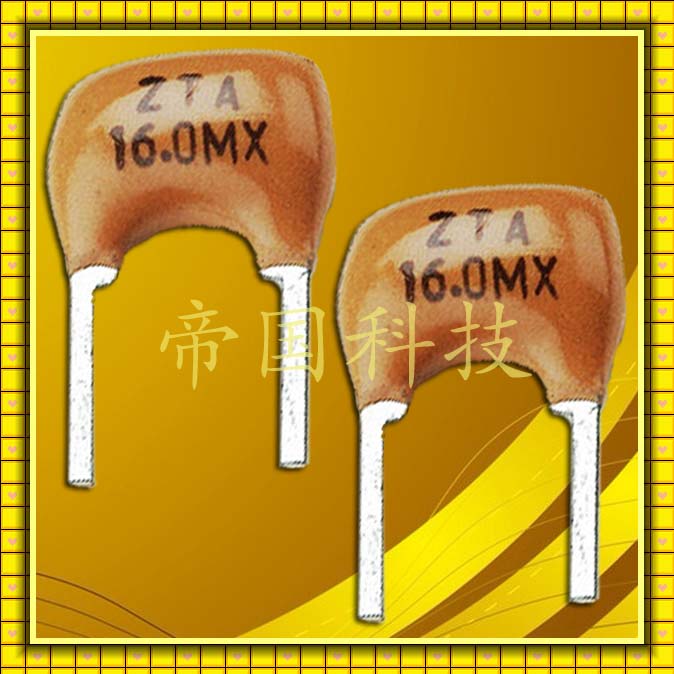

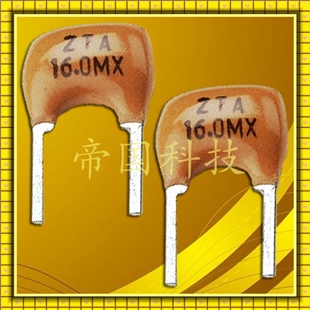

【ZTA陶瓷晶振16MHZ產品圖】


【ZTA陶瓷晶振16MHZ規格圖】

陶瓷晶振規格	陶瓷晶振頻率參數
Oscillation Frequency 振動頻率	20.00 MHz
Initial Tolerance 初級公差	within ±0.5%
Resonant Impedance 諧振阻抗	40 ? max.
Built-in Load Capacitance 內置負載電容	8pF±20% max.
Insulation Resistance 絕緣電阻	500 M? min. (Applied D.C.IOV)
Withstanding Voltage  電壓適應性	D.C. 100V, 5 seconds max.
Rated Working Voltage (1) D.C. Voltage 直流電壓 (2) A.C. Voltage 交流電壓	D.C. 6V 15Vp-p
Temperature Stability  溫度穩定性 · Operating Temperature  工作溫度       · Storage Temperature  貯藏溫度	± 0.2 ％ max. (From initial value) -20℃∼+80℃ -40℃∼+85℃
Aging  (10 years) 老化率	± 0.1 ％ max. (From initial value)

中頻壓電陶瓷晶振千赫系列產品,經過公司長期開發研究,現在大部分頻點均已量產,并且長期備有現貨,頻點多元化,多種款型,型號,體積,封裝,引進插件以及貼片模式供客戶選用.本公司所有生產的陶瓷晶振均經過嚴格寬溫度范圍內和長期老化試驗,確保客戶在使用過程中保持穩定. 該中頻陶瓷諧振器系列由固定,調諧,固態器件組成,該陶瓷振蕩子尺寸小,重量輕,具有卓越的抗振性能.為了該陶瓷振蕩子系列產品在電路中使用穩定,本公司產品均嚴格做過各項驗證,在線路中適合各款型IC可構成免調整振蕩電路.成熟的產品被廣泛應用家用電器,通信設備,兒童游戲等系列電子產品中.
