- 規格型號：75643301
- 頻率：100~250MHZ
- 尺寸：7.0*5.0mm
- 產品描述：Q-Tech晶振,QTCC578LW晶振,QTCC578LWD12-100.000MHz晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶...

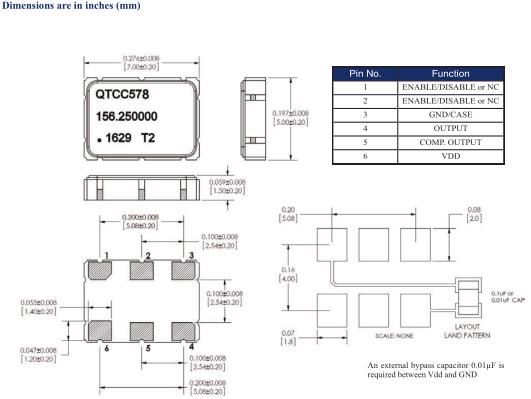

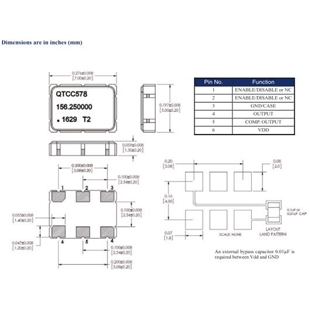

Q-Tech晶振,QTCC578LW晶振,QTCC578LWD12-100.000MHz晶振
.jpg)
Q-Tech晶振,QTCC578LW晶振,QTCC578LWD12-100.000MHz晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
Q-Tech在美國加利福尼亞州卡爾弗城的35,000平方英尺的工廠內運營，通過了AS9100和ISO 9001質量管理體系認證。公司在北美，歐洲和亞洲均設有銷售部門，業務遍及全球。Q-Tech以其在體聲波（BAW）和表面聲波（SAW）器件方面的尖端設計和制造能力而聞名。它不斷致力于研究和開發關鍵頻率控制技術，從而改進了更高頻率，小型化，低成本和新設計的領域。
作為美國領先的MIL-PRF-55310合格產品制造商以及航空航天公司TOR（GPS III）和NASA GSFC規格等超高可靠性標準，Q-Tech自豪地為軍事，航空航天，井下服務，和我們的客戶合作四十年，在深空工業中取得無限成功。由Q-Tech設計和制造的零件在地殼以下數公里的范圍內，以及遠遠超出太陽系的深空任務中都表現出色。Q-TECH研發和生產的先進振蕩器主要用于高可靠性軍事,航空航天,鉆井設備和太空應用。Q-TECH的產品不僅包含標準時鐘振蕩器,也有高穩定性的恒溫晶振,TCXO振蕩器等元件.Q-Tech晶振,QTCC578LW晶振,QTCC578LWD12-100.000MHz晶振.
| Parameters | QTCC578LW | QTCC578NW |
| Output frequency range (Fo) | 100.000MHz — 250.000MHz | |
| Supply voltage (Vdd) | 3.3Vdc ± 5% | 2.5Vdc ± 5% |
| Maximum Applied Voltage(Vdd max.) | -0.5 to +5.0Vdc | |
| Logic | LVDS | |
| Frequency stability (ΔF/ΔT) | See Part Number on Page 1 | |
| Operating temperature (Topr) | See Part Number on Page 1 | |
| Storage temperature (Tsto) | -62ºC to + 125ºC | |
|
Output Logic Levels Output Logic High (Voh) Output Logic Low (Vol) |
Voh < 1.6 V Vol > 0.9 V |
|
| Duty Cycle | 45/55% | |
| Rise and Fall times | 600ps | |
| Load | 100Ω Differential | |
| Start-up time (Tstup) | 10ms max. | |
| Current (No Load) | 60mA max. | |
| Enable/Disable | VIH ≥ 0.7*Vdd Active | |
| VIL ≤ 0.3*Vdd High Z | ||
|
Phase Jitter (12kHz - 20MHz BW) 156.250MHz |
0.05ps nom. | 0.2ps max. | |
|
Period Jitter Typical RMS Pk-Pk Random Jitter |
2.5ps nom. 22ps nom. 2.6ps nom. |
|
| Aging | 10 years aging included in Frequency Stability | |

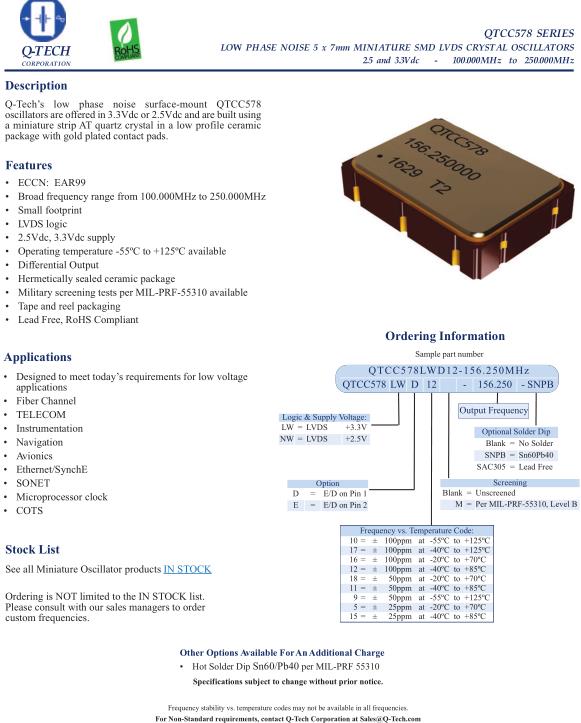

.jpg)
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.Q-Tech晶振,QTCC578LW晶振,QTCC578LWD12-100.000MHz晶振.
