- 規格型號：40836657
- 頻率：32.768KHZ
- 尺寸：7.0*1.5mm
- 產品描述：SMI晶振,124SMX晶振,7015mm無源晶振,32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體振蕩器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求...

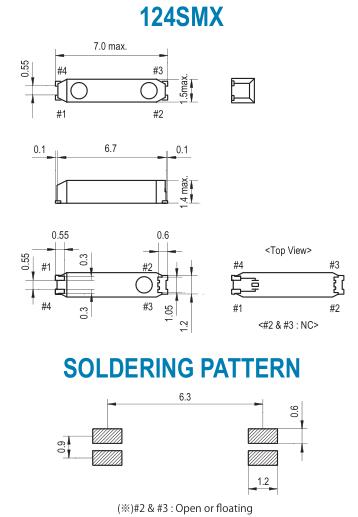

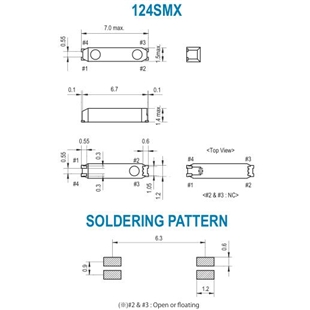

SMI晶振,124SMX晶振,7015mm無源晶振
.jpg)
SMI晶振,124SMX晶振,7015mm無源晶振,32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體振蕩器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷振蕩器外殼更好的耐沖擊性..SMI是Crystal Technology的新興領導者。
我們積極為電子社會做出貢獻，在穩步的研究和努力的基礎上，快速開發先進的水晶產品。
我們專注于最新的SMD版本的晶體單元，時鐘OSC，TCXO，VCXO，OCXO和MCF。并提供高質量和高穩定性的產品，支持高可靠性數據，頻率范圍從16.000kHz（低）到350.000MHz（高），嚴格的質量控制和嚴格的運輸檢查。
SMI晶振是日本有名的頻率元件制造商,主要研發生產石英晶體,有源晶體振蕩器等.SMI Crystal擁有先進的生產設備以及完善的服務體系,獲得廣大用戶一直好評. 并吸引眾多對SMI晶振感興趣的客戶前來采購,SMI晶振公司所制作出來的晶振有保障,性能優越,價格合理,服務一流.
多年來SMI晶振公司獨自開發了多款受市場歡迎的SIM石英晶振型號,而且用途性廣,為各行各業的發展做出了一定的貢獻,被更多業界人士知曉SMI晶振的魅力,并占據一定的位置,一直致力于研發生產更多優質的有源晶振,小型晶振,石英晶體振蕩器等產品.SMI晶振,124SMX晶振,7015mm無源晶振.

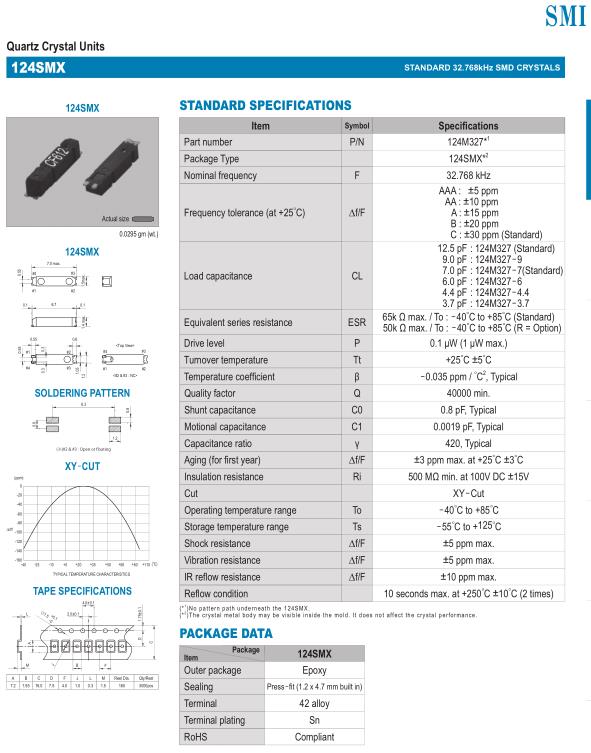

| Item | Symbol | Specifications |
| Part number | P/N | 124M327* 1 |
| Package Type | 124SMX* 2 | |
| Nominal frequency | F | 32.768 kHz |
| Frequency tolerance (at +25゜C) | △f/F |
AAA :±5 ppm AA : ±10 ppm A : ±15 ppm B :±20 ppm C : ±30 ppm (Standard) |
| Load capacitance | CL |
12.5 pF: 124M327 (Standard) 9.0 pF: 124M327-9 7.0 pF: 124M327-7(Standard) 6.0 pF: 124M327-6 4.4 pF: 124M327-4.4 3.7 pF: 124M327-3.7 |
| Equivalent series resistance | ESR |
65k Ω max. / To : -40゜C to +85゜C (Standard) 50k Ω max. / To : -40゜C to +85゜C (R = Option) |
| Drive level | P | 0.1 μW (1 μW max.) |
| Turnover temperature | Tt | +25゜C ±5゜C |
| Temperature coefficient | β | -0.035 ppm / ゜C 2 , Typical |
| Quality factor | Q | 40000 min. |
| Shunt capacitance | C0 | 0.8 pF, Typical |
| Motional capacitance | C1 | 0.0019 pF, Typical |
| Capacitance ratio | Y | 420, Typical |
| Aging (for first year) | △f/F | ±3 ppm max. at +25゜C ±3゜C |
| Insulation resistance | Ri | 500 MΩ min. at 100V DC ±15V |
| Cut | XY-Cut | |
| Operating temperature range | To | -40゜C to +85゜C |
| Storage temperature range | Ts | -55゜C to +125゜C |
| Shock resistance | △f/F | ±5 ppm max. |
| Vibration resistance | △f/F | ±5 ppm max. |
| IR reflow resistance | △f/F | ±10 ppm max. |
| Reflow condition | 10 seconds max. at +250゜C ±10゜C(2 times) |
.jpg)
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.SMI晶振,124SMX晶振,7015mm無源晶振.
