- 產品描述:大真空KDS晶振,DSA321SCL晶振,1XTV19200FKA晶振壓控溫補晶體系列,VC-TCXO產品內部晶片焊接模式采用了,高精密點膠技術:晶片膠點的位置、大小:位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用...

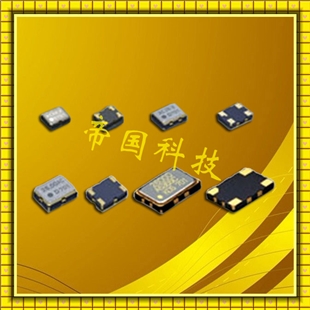

大真空KDS晶振,DSA321SCL晶振,1XTV19200FKA晶振


.jpg)

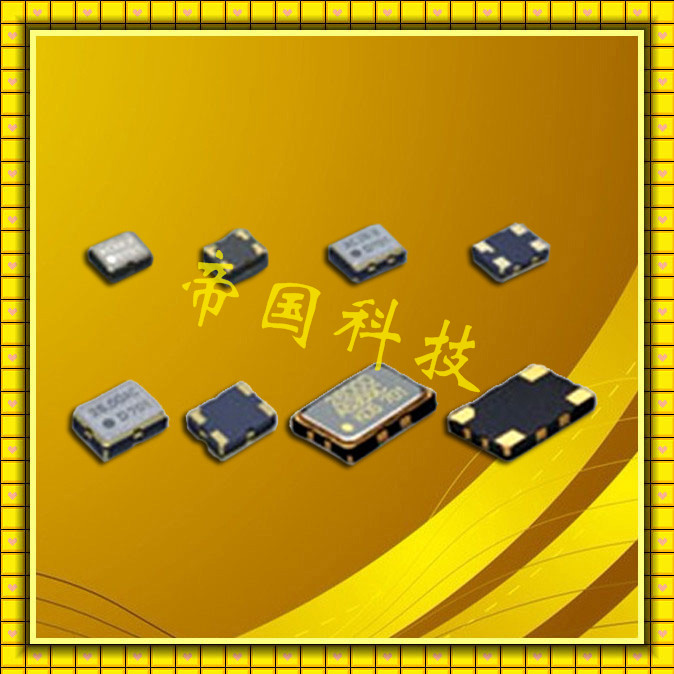

大真空KDS晶振,DSA321SCL晶振,1XTV19200FKA晶振
壓控溫補晶體系列,VC-TCXO產品內部晶片焊接模式采用了,高精密點膠技術:晶片膠點的位置、大小:位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內.

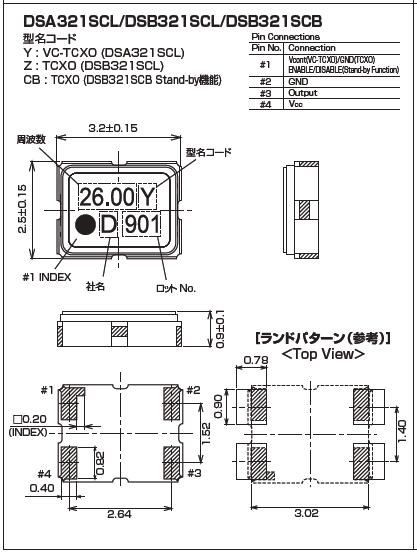

規格參數 | DSA321SCL |
頻率范圍 | 9.6~52.0MHZ |
電源電壓 | 1.8V 2.6V 2.8V 3.0V 3.3V |
負載電容 | 10pF |
溫度特征 |
±2.0×10-6 max./ -30~+85℃ @CDMA ±2.5×10-6 max./ -30~+85℃ @GSM |
消費電流 |
+1.5mA max.(f≦26MHz) +2.0mA max.(f>26MHz) |
負荷變動特性 | ±0.2×10-6 max.(10kΩ//10pF±10%) |
電源電壓特性 | ±0.2×10-6 max.(VCC±5%) |
老化率 | ±1.0×10-6 max /year |
起動時間 | 2.0ms max |



.jpg)
<SMD產品>
SMD晶體產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響. 在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到產品的特性以及軟焊. 基于超聲波焊接的貼裝以及加工會使得晶體產品(諧振器、振蕩器、濾波器)內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.
<晶體振蕩器>
晶體振蕩器的內部電路使用C-MOS.閉鎖、靜電對策請和一般的C-MOS IC一樣考慮.
有些晶體振蕩器沒有和旁路電容器進行內部連接.使用時,請?jiān)赩dd-GND之間用0.01μF左右的高頻特性較好的電容器(陶瓷片狀電容器等)以最短距離連接.關于個別機型請確認宣傳冊、規格書.

大真空針對晶體產品中所含的以鉛為首的六價鉻、汞、鎘、PBB、PBD等RoHS指令(Directive of the Restriction of use of the Hazardous Substances)及車載相關管制的ELV(End of Life Vehicles Directive)中列明的管制物質、以及阻燃劑中 使用的鹵素化合物,積極開展削減工作,并準備了RoHS/ELV指令對應產品、無鹵產品以及無鉛產品.
在所有領域的業務活動,從開發,生產和銷售水晶的應用產品,Daishinku集團業務策略促進普遍信任的環境管理活動.
大真空集團將:
主動在能源和資源節約通過適當?shù)乜刂莆镔|(zhì)與環境的影響和減少它們的使用.
有效利用資源,防止環境污染的減少和妥善處理廢物,包括重用和回收.
防止全球變暖,開展節能活動,減少二氧化碳排放.
避免采購或使用礦物質,直接或間接金融或受益武裝組織在剛果民主共和國或鄰近的國家.
