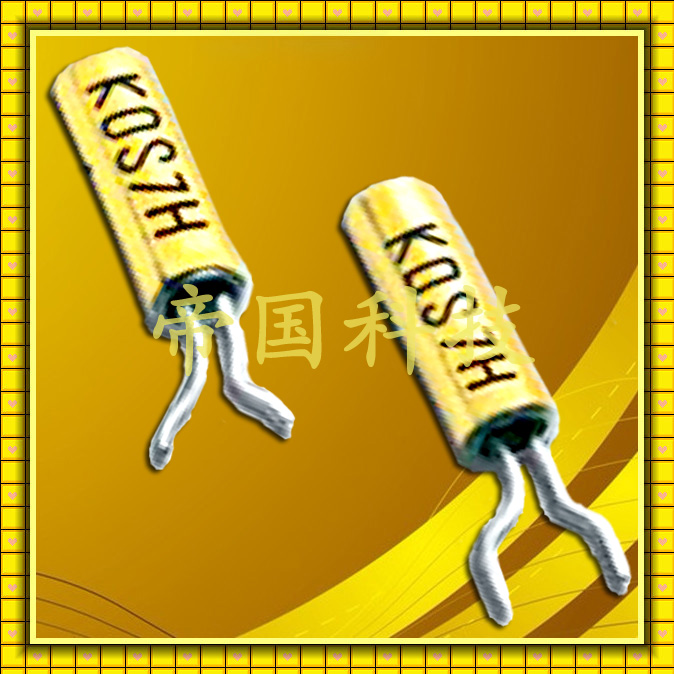

規格型號：23740893
頻率：32.768KHZ

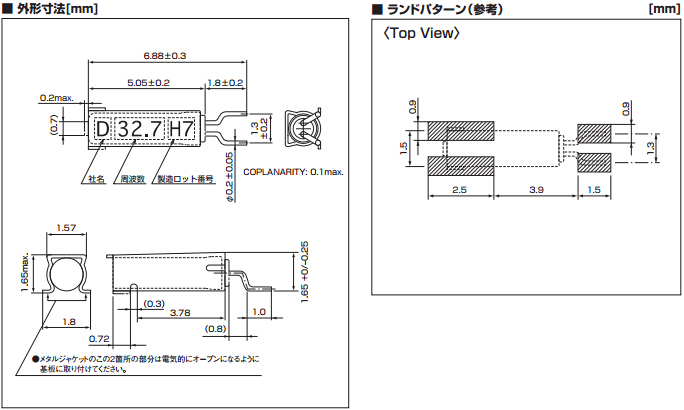

尺寸：6.8*1.6*0.16mm
PDF
產品描述：超小型、薄型、質地輕的表面貼片音叉型晶體諧振器、具備優良的耐熱性、耐環境特性、在辦公自動化、家電領域、移動通信領域可發揮優良的電氣特性、符合無鉛標準，滿足無鉛焊接的回流溫度曲線要求、金屬外殼的使用使得產...

SM-14J彎角晶振,KDS晶振代理商,32.768K晶振,晶體內部石英晶片均采用了全自動壓電石英晶片清洗技術,采用高壓噴淋清洗,兆聲振動的原理,一個全自動、清洗過程由PLC控制,由傳輸裝置、噴淋清洗段、噴淋漂洗段、風力吹水段等, 操作自動化程度高,除上下工件需要人工外,其余全部由設備自動完成.根據需要,對速度,溫度,時間等參數進行調整,使之最大限度的滿足工藝需要.能最大限度除去晶片污染物,并防止人工污染.

規格參數	SM-14J
頻率范圍	32.768KHZ
負載電容	7pF,10pF,12.5pF
工作溫度	-40~+85℃
存儲溫度	-40~+85℃
頂點溫度	+25℃ ± 5℃
二次溫度系數	-0.04×10^-6 /℃²max
老化率	±1.0×10^-6 max /year
起動時間	2.0ms max

在各種不同種類的切割角度方式中, AT角度切割的石英芯片適用在數MHz到數佰MHz的頻率范圍,是石英芯片應用范圍最廣范及使用數量最多的一種切割應用方式. 在(圖五)中, 從石英晶棒X-軸向的上視圖, 可以看到對Z-軸向旋轉約35度的AT 方向. 這在大量生產的技術上也是很好達成的一種作業方式.

( Fig.1 ) Orientation of AT plat

(圖)是以AT切割角度變動在厚度振動模態的頻率對溫度特性的展開圖. 圖中以常用的室溫?cái)z式25度作為相對零點, AT切割的最大優點是頻率對溫度變化為一元三次方曲線. 這個特性, 從(圖六)中可以看到, 在相當寬廣的溫度范圍下, AT切割的溫度曲線的第一階及第二階常數為零, 第三階的常數便決定了頻率對溫度的變化值.

(Fig. 2) AT - cut frequency-temperature characteristics.

大真空提供有遠見的解決方案通過開發和生產各種水晶設備,滿足多元化的市場需求.大真空也開發了一套系統,可以使來自不同部門的專家跨職能協作和合作,所以我們可以提供高質量的石英設備及時和有效的方式.我們公司的可靠性是由我們的員工能力迅速做出反應,個別員工產生的協同效應.KDS品牌創建和支持的人.信任不斷由個別員工通過日常任務會導致更大的依賴我們的客戶.
