- 規格型號：91951828
- 頻率：3.072~70.000MHZ

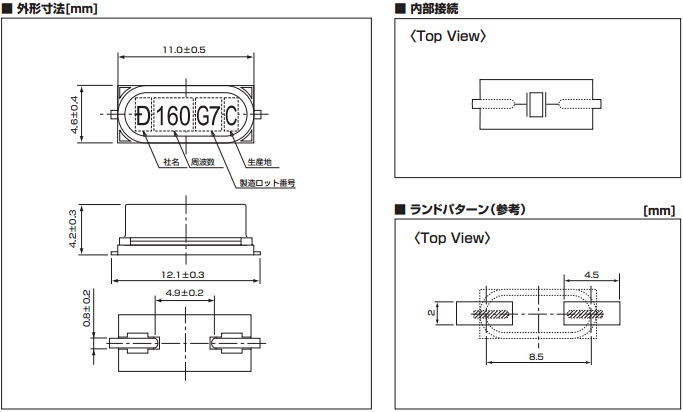

- 尺寸：11.0*4.6*4.2mm
- 產品描述：使用金屬封裝的具有高穩定性、高可靠性的晶體諧振器、使用金屬封裝，充分的密封可確保其高可靠性、采用纏帶包裝，可對應自動貼裝。

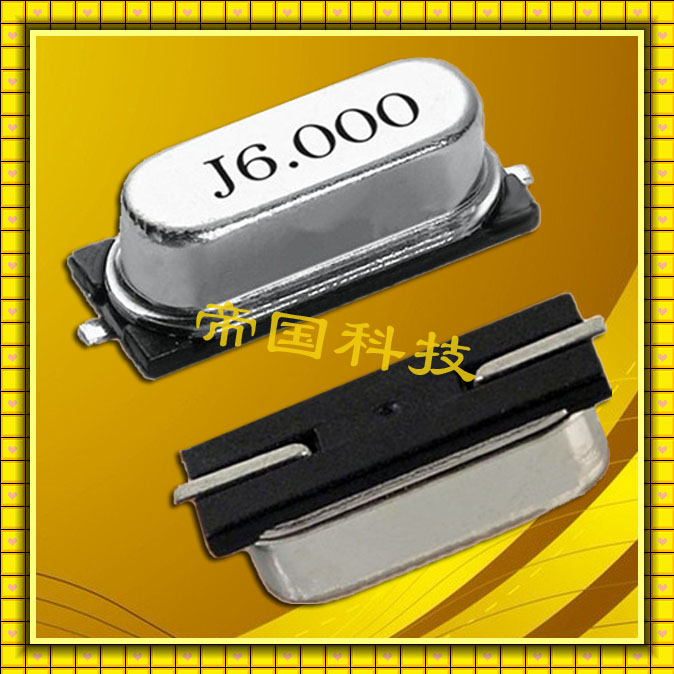

大真空49S封裝晶振,SMD-49貼片晶振,耐沖擊晶體
航欄(13).jpg)
大真空49S封裝晶振,SMD-49貼片晶振,耐沖擊晶體,高精度晶片的拋光技術:是目前晶片研磨技術中表面處理技術的最高技術,最終使晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶體元器件的等效電阻等更接近理論值,使石英晶體元器件可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.
| 規格參數 | SMD-49 |
| 頻率范圍 | 3.072~70.000MHZ |
| 負載電容 | 8pF,10pF,12pF,16pF |
| 工作溫度 |
±50×10-6/-10~+60℃ ±100×10-6/-30~+80℃ |
| 存儲溫度 | -40~+85℃ |
| 頂點溫度 | +25℃ ± 5℃ |
| 周波數偏差 | ±50×10-6, ±100×10-6 |
| 二次溫度系數 | -0.04×10-6 /℃2 max |
| 老化率 | ±1.0×10-6 max /year |
| 起動時間 | 2.0ms max |
.jpg)
如果由頻率計數器測量的頻率比目標頻率高,要增加電容(CL,或Cd以及C 8)的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況.該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：
方法1：降低產品線路外部電容(Cd和CG)的值,并通過晶體具有較低負載電容(CL).
方法2：采用小電阻(RR)的晶體.
方法3：使用鎘和CG的不等價的設計.
我們可以增加鎘(XOUT)的負載電容和降低CG(辛)的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.
近來由于污染排放總量管制受到應有重視,各種污染減量與管理機制的議題已陸續成為主管機關與企業間執行污染防制的重點,而大真空電子本身由于受到環保機關污染總量管制,污染物排放量有一定的承諾限值,加上各類相關環保議題的要求,亦訂定與規劃相關減量目標,全力保護有限的地球資源與環境.有鑒于環保意識抬頭,大真空電子多年來在環保工作上持續努力,期望藉由環境管理、自發且持續的改善,達到改善環境、減少環境沖擊的實質目的.本公司于2002年6月開始推行ISO 14001環境管理系統,持續改善整體環境并有助提高經營績效,同時強化內外銷競爭力與提升公司形象.我們承諾將會持續維護ISO 14001環境管何可能污染環境的因素,善盡社會責任.
