規格型號：68794091
頻率：1.5~70.0MHZ

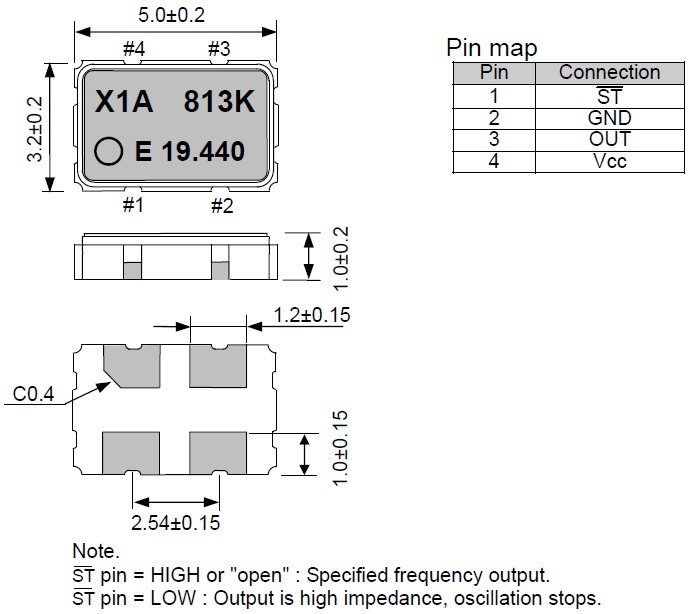

尺寸：5.0*3.2mm
PDF

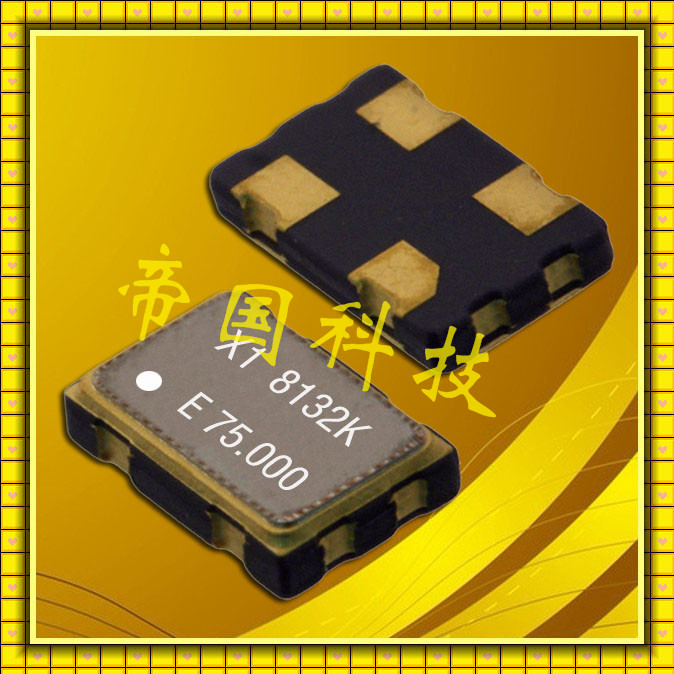

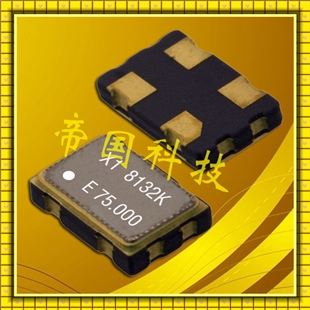

產品描述：TCO-710X1A普通有源晶振,愛普生晶振,微波爐晶體振蕩器,石英晶體振蕩器在生產時需要在完全凈化車間,在密封的機器設備中測良,封裝等技術:1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小...

TCO-710X1A普通有源晶振,愛普生晶振,微波爐晶體振蕩器,石英晶體振蕩器在生產時需要在完全凈化車間,在密封的機器設備中測良,封裝等技術:1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一.

晶振參數	符號	TCO-710X1A
標準頻率	fo	1.5MHZ to 75.0MHZ
電源電壓	Vcc	3.3V±0.33V
存儲溫度	T_stg	-55℃~+125℃
工作溫度	T_use	-40℃~+85℃
頻率公差	F_tol	±2.0×10^-6 Max
電流消耗	Icc	20 mA MAX
輸入電阻	Rin	100KΩ Min
對稱性	SYM	40% to 60%
輸出負載	L_CMOS	15pF Max
輸出電壓	Vpp	0.8V Min
上升/下降時間	tr/tf	6ns Max
啟動時間	T_str	10ms Max
頻率老化	F_aging	±5×10^-6 /years Max

1. 驅動能力

驅動能力說明振蕩晶體單元所需電功率,其計算公式如下：

　驅動能力 (P) = i2·Re

其中i表示經過晶體單元的電流,

Re表示晶體單元的有效電阻,而且 Re=R1（1+Co/CL）2.

2. 振蕩補償

除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩.為避免該情況發生,請在電路設計時提供足夠的負極電阻.
