更多>>- 規格型號:54729278
- 頻率:12~60MHz
- 尺寸:3.2*2.5mm
- 產品描述:泰藝電子多年來致力于研發創新,部分核心技術是臺灣業界的領先者,近年來陸續取得石英相關制造技術專利;未來將持續加強開發,以成為全球石英頻控元件領導者之目標邁進.

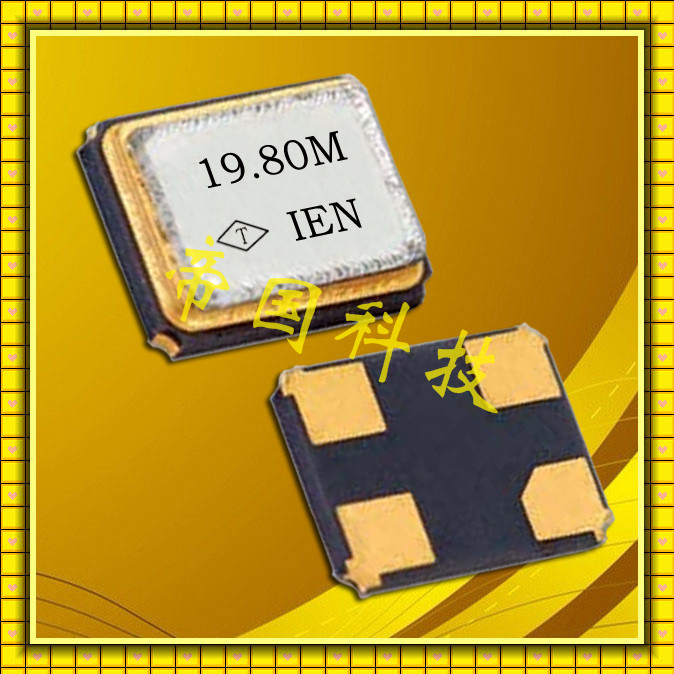

SMD晶振,XX-3225無源晶振,廣東泰藝石英晶振


.jpg)

SMD晶振,XX-3225無源晶振,廣東泰藝石英晶振,貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

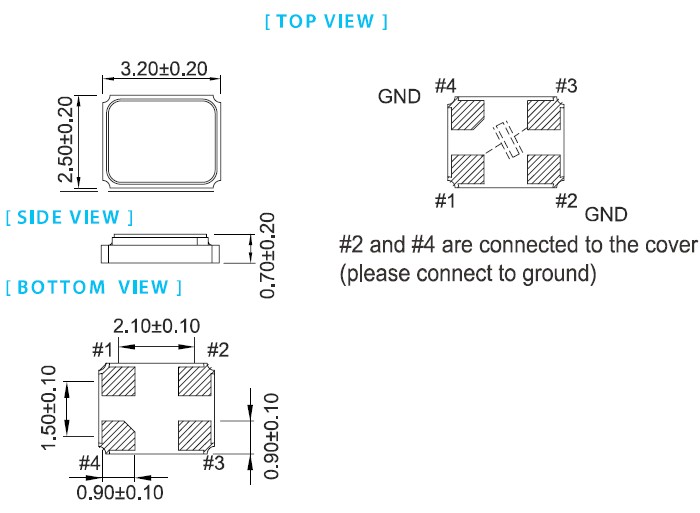

晶體諧振器.jpg)

泰藝晶振參數 | 石英晶振XX-3225 | |||
標準頻率范圍 | 12MHz~60MHz | |||
儲存溫度 | -55°C ~+125°C | |||
工作溫度 | -40°C~ +85°C | |||
激勵功率 | 10μW (100μW max) | |||
精度 | ±20 ppm | |||
拐點溫度 | +25°C ±5°C | |||
負載電容 | Series,5pF or Specify | |||
串聯電阻(ESR) | 70kΩ Max |

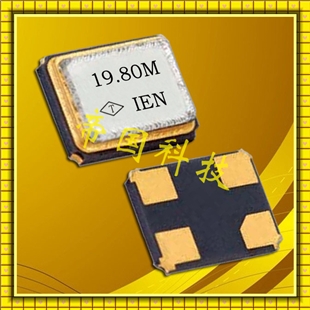

.jpg)
石英產品主要是利用石英材料(水晶)的壓電效應制成的電子原件和器件,壓電效應是一種機電能量互換的現象,壓電效應分為正壓電效應和逆壓電效應,正壓電效應是以機械應力及應變(形變)作用而使物體產生電荷或電壓輸出.逆壓電效應是以電能輸入使之產生機械能或位移(形變)的輸出.如果把交變電壓施加到石英芯片兩個電極之間,當交變電壓的頻率與石英芯片固有頻率一致時,通過逆壓電效應,芯片便產生機械振動,同時又通過正壓電效應而輸出電信號.石英材料的壓電效應是有方向性的,只有在電軸方向才具有壓電效應.石英有天然石英和人造石英.天然石英和人造石英均為多面體形狀.目前電子元器件使用的主要是人造石英材料.主要成分為氧化硅之結晶體SiO2.

以下政策:
1.新產品自設計階段至成品完成后之服務即應考察該產品對環境產生之沖擊,避免使用會造成污染之原物料及制程;對污染之防治應從根源解決問題,以《不產生、不使用》為最高指導原則.
2.若無法避免需產生或使用時,應管制單位產生量及使用量,做持續性之追蹤管制、改進并制定預防方案或是降低污染量,水電等消耗性(能)資源使用,應從系統研究改善使用效率,以達成節約能源之目標.
3.公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.
4.藉由環境稽核確認環境改善績效,使公司所有活動過程均能達成環境目標及標的,并期望透過全體員工共同努力,貢獻愛護地球的一份心力.
