- 規格型號：40793078
- 頻率：32.768KHZ

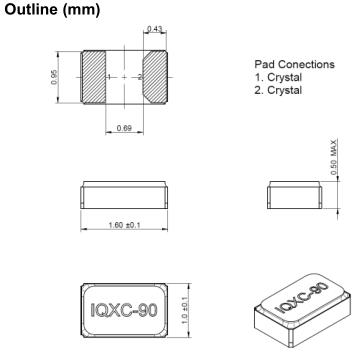

- 尺寸：1.6*1.0mm
- 產品描述：IQD晶振,IQXC-90晶振,32.768kHz-IQXC-90-20-12.5晶振,32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體振蕩器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫...

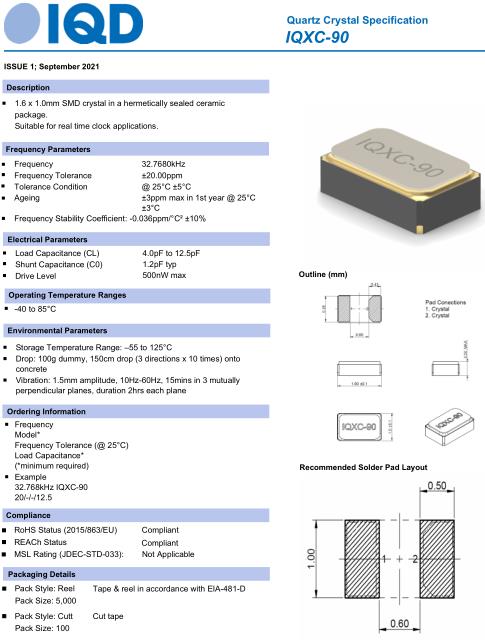

IQD晶振,IQXC-90晶振,32.768kHz-IQXC-90-20-12.5晶振
.jpg)
IQD晶振,IQXC-90晶振,32.768kHz-IQXC-90-20-12.5晶振,32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體振蕩器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷振蕩器外殼更好的耐沖擊性.IQD伊克德晶振集團有超過40年的生產頻率元件產品經驗,在頻率控制市場上,IQD是公認的市場領導者.擁有60多個國家的活躍客戶,伊克德提供了最全面的晶振晶體頻率范圍,從低成本的商業級產品到高可靠性工業、汽車和軍事等級的應用,包括:晶振,石英貼片晶振,水晶振蕩子,晶體振蕩器,壓控溫補晶振,石英晶體諧振器等.
石英晶體諧振器,石英晶振被廣泛應用于需要定時裝置的各種電子應用中.石英晶體的質量對石英晶體的性能至關重要,而石英的高Q系數則意味著可以實現緊密的性能,這是確保微處理器在客戶設計中正確工作的關鍵.IQD是一家石英晶體(XTAL),貼片晶振,有源晶振,壓控振蕩器,壓電水晶制造商,已有40多年的歷史,并提供了表貼式焊接以及插件焊接的石英晶體晶振,石英晶體諧振器,具有廣泛的頻率選用范圍,滿足幾乎所有的產品應用.IQD晶振,IQXC-90晶振,32.768kHz-IQXC-90-20-12.5晶振.
| Frequency | 32.768kHz |
| Frequency Tolerance | ±20.00ppm |
| Tolerance Condition | @ 25°C ±5°C |
| Ageing |
±3ppm max in 1st year @ 25°C ±3°C |
| Frequency Stability Coefficient (k): | -0.036ppm/°C² ±10% |
| Load Capacitance (CL) | 4.0pF to 12.5pF |
| Shunt Capacitance (C0) | 1.2pF typ |
| Drive Level | 500nW max |
| Operating Temperature Ranges | -40 to 85°C |
| Storage Temperature Range: | –55 to 125°C |
| Drop: |
100g dummy, 150cm drop (3 directions x 10 times) onto concrete |
| Vibration: |
1.5mm amplitude, 10Hz-60Hz, 15mins in 3 mutually perpendicular planes, duration 2hrs each plane |
| ESR | 90000Ω |
.jpg)
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.IQD晶振,IQXC-90晶振,32.768kHz-IQXC-90-20-12.5晶振.
